5.3. Край

5.3.1. Общая информация

Этот фильтр находится в меню ФильтрыВыделение краяКрай.

Рисунок 9.55. Пример фильтра выделения края (1)

Пример фильтра выделения края (1)

Искомое изображение

Пример фильтра выделения края (1)

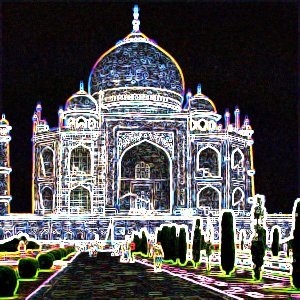

По Собелу


Рисунок 9.56. Пример фильтра выделения края (2)

Пример фильтра выделения края (2)

По Превитту

Пример фильтра выделения края (2)

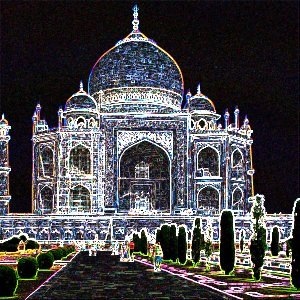

Градиент


Рисунок 9.57. Пример фильтра выделения края (3)

Пример фильтра выделения края (3)

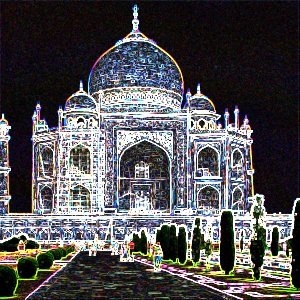

По Робертсу

Пример фильтра выделения края (3)

Дифференциальный


Рисунок 9.58. Пример фильтра выделения края (4)

Пример фильтра выделения края (4)

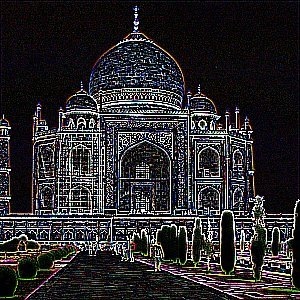

По Лапласу

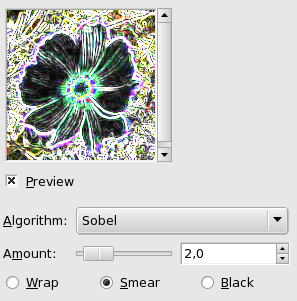

5.3.2. Параметры

Алгоритм

Предлагаются следующие методы выделения края:

  • По Собелу: У этого метода нет параметров, и он менее интересный чем специальный фильтр по Собелу.

  • По Превитту: Нет заметных отличий от по Собелу.

  • Градиент: Края тоньше, менее контрастные и более размазанные чем по Собелу.

  • По Робертсу: Нет заметных отличий от по Собелу.

  • Дифференциальный: Края менее яркие.

  • Лаплас: Края тонкие и контрастные.

Настройки

Величина: При низком значении получается контрастное изображение с тонкими краями. Высокие значения приводят к широким краям, низкому контрасту и многим цветам в тёмных областях.

Завернуть, Размазать, Чёрный: похож на режим «Заворачивать» дополнения «Замещение». Полезен для бесшовных изображений.
