10.8. Полярные координаты

10.8.1. Общая информация

Рисунок 9.96. То же изображение до применения фильтра «Полярные координаты»

То же изображение до применения фильтра Полярные координаты
То же изображение до применения фильтра Полярные координаты

Этот фильтр находится в ФильтрыИскажениеПолярные координаты.

Этот фильтр даёт круговое или прямоугольное представление изображения со всеми промежуточными значениями.

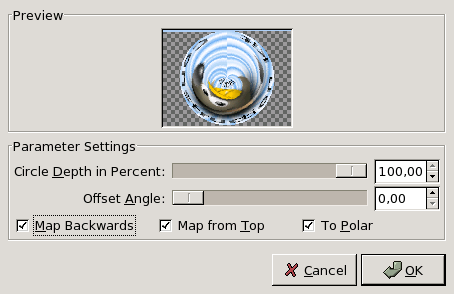

10.8.2. Параметры

Просмотр

Результат изменения настроек появится в «Просмотре», не изменяя изображение пока вы не нажмёте кнопку OK.

Глубина круга в процентах

Ползунок и поле ввода позволяют задать степень круглости преобразования, от квадрата(0%) до круга (100%).

Угол смещения

Этот параметр определяет, с какого угла начнётся рисование (0 - 359°), таким образом вращая изображение по кругу.

Развернуть

При выборе этой настройки, рисование начнётся справа, а не слева.

Отобразить сверху

Если эта настройка не выбрана, преобразование поставит нижний ряд в середину, а верхний - по краю круга. Если настройка выбрана, будет наоборот.

В полярное

Если неотмечено, то изображение будет отображено в прямоугольник (странный эффект). Если отмечено – в круг.

10.8.3. Примеры

Рисунок 9.97. С текстом

С текстом

Если вы только что напечатали текст, вы должны сначала «Выровнять» изображение перед тем, как использовать этот фильтр.


Рисунок 9.98. С текстом

С текстом
