12.11. Деформация

12.11.1. Общая информация

Этот фильтр находится в меню ФильтрыКартаДеформация. У этого фильтра нет предварительного просмотра.

Этот фильтр смещает точки активного слоя или выделения сокласно уровню серого в Карте смещения. Точки смещаются в зависимости от склона градиента. Точки, соответствующие сплошным областям на карте, не смещаются. Чем выше склон, тем сильнее смещение.

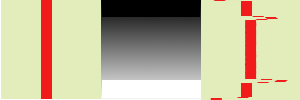

Рисунок 9.153. Пример фильтра «Деформация» с картой смещения. Слева направо: Искомое изображение, карта смещения, смещённое изображение

Пример фильтра Деформация с картой смещения. Слева направо: Искомое изображение, карта смещения, смещённое изображение

Сплошные области карты смещения не приводят к смещению. Резкие переходы дают заметное смещение. Линейный градиент даёт параллельное смещение. Направление смещения перпендикулярно направлению градиента (угол = 90°).

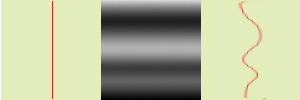

Рисунок 9.154. Пример фильтра «Деформация» с нелинейным градиентом

Пример фильтра Деформация с нелинейным градиентом

Нелинейный градиент ведёт к завиткам.

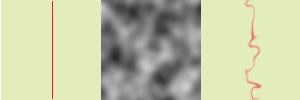

Рисунок 9.155. Пример фильтра «Деформация» cо сложным градиентом

Пример фильтра Деформация cо сложным градиентом

Сложный градиент, например, произведённый фильтром Сплошной шум даст эффект воронки.


Этот фильтр позволяет заблокировать часть изображения от работы фильтра.

12.11.2. Параметры

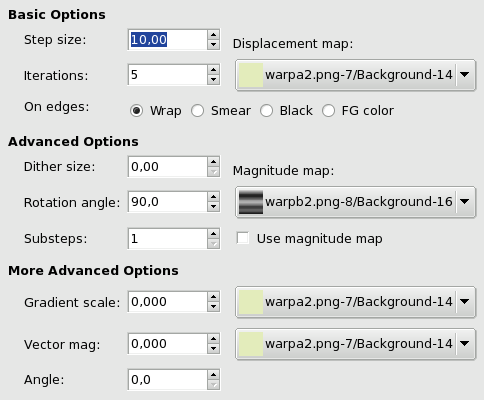

Рисунок 9.156. Параметры фильтра «Деформация»

Параметры фильтра Деформация

Основные параметры

Размер шага

«Шаг» определяет размер смещения для каждого применения фильтра. Значение 10 смещает на одну точку. Отрицательные значения смещают в обратную сторону.

Количество применений

Количество применений определяет сколько раз сработает фильтр над изображением.

На краях

Из-за смещения, часть точек уходит за края слоя или выделения и точки на противоположном краю остаются пустыми. Чтобы исправить это положение, можно сделать следующее:

  • Заворачивать (по усмотрению): Что выходит за один край, приходит с противоположного.

  • Пятно : Пустующие области заполняются размыванием соседней линии изображения.

  • Чёрный : Пустующие области заполняются чёрным цветом.

  • Цвет переднего фона : Пустующие области заполняются цветом переднего фона с панели инструментов.

Карта смещения

В этом списке появятся те серые карты, которые были открыты на момент активации фильтра. Размер карт должен быть такой же, что и искомого изображения.

Дополнительные параметры

Размер смешения

Когда все точки смещены, этот параметр рассеивает их случайным образом, придавая зернистость изображению. Чем выше значение, тем мельче зернистость.

Рисунок 9.157. Пример фильтра «Деформация» с размером смешения 3.00:

Пример фильтра Деформация с размером смешения 3.00:

Угол поворота

Определяет угол смещения в точках согласно склону направления градиента. Предыдущие примеры были созданы с вертикальным градиентом и углом в 90°: точки были смещены горизонтально и ничто на вышло за края. Вот пример с углом в 10° и 6 повторениями:

Рисунок 9.158. Пример фильтра «Деформация» с углом в 10° и 6 повторений:

Пример фильтра Деформация с углом в 10° и 6 повторений:

Смещение сделано под углом 10° от вертикали. Точки, уходящие за нижний край, появляются сверху (при выборе параметра «заворачивать» ), давая пунктирную линию.


Карта значений

К карте смещения можно добавить карту значений. Для этого выберите Использовать карту значений. Эта карта также серая, того же размера, что и искомое изображение и должна быть открыта до активации фильтра. Эта карта даёт больше или меньше силы фильтру в разных областях изображения согласно уровням серого. В белых областях карты эффект фильтра максимален. В чёрных областях карты эффект фильтра сводится к нулю.

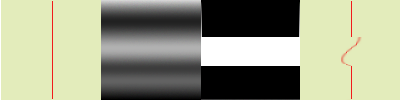

Рисунок 9.159. Пример фильтра «Деформация» с картой значений:

Пример фильтра Деформация с картой значений:

Слева направо: искомое изображение, карта смещения, карта значений до применения фильтра «Заворачивать». Чёрные области карты значений препятствуют работе фильтра.
