Основы Кибернетики, Алгоритмы решения задач/Задачи на эквивалентные преобразования и структурное моделирование

Материал из eSyr's wiki.

Перейти к: навигация, поиск

Содержание

[править] По заданным эквивалентным формулам или КС построить эквивалентное преобразование, переводящее их друг в друга с помощью основных тождеств.

[править] Основные тождества

[править] Для формул

  • Ассоциативность
    • t&A: x1 & (x2 & x3) = (x1 & x2) & x3
    • tA: x1 ∨ (x2x3) = (x1x2) ∨ x3
  • Коммутативность
    • t&К: x1 & x2 = x2 & x1
    • tК: x1x2 = x2x1
  • Отождествление базовых переменных
    • t&ОП: x2 & x2 = x2
    • tОП: x2x2 = x2
  • Дистрибутивность
    • t&, ∨D: x1 & (x2x3) = (x1 & x2) ∨ (x1 & x3)
  • правила де Моргана
    • t¬M: x = x
    • t&M: (x1 & x2) = x1x2
    • tM: (x1x2) = x1 & x2
  • Тождества подстановки констант
    • t0, &ПК: x1 & (x2 & x2) = x2 & x2
    • t0, ∨ПК: x1x2 & x2 = x1
    • t1, &ПК: x1 & (x2x2) = x1
    • t1, ∨ПК: x1 ∨ (x2x2) = x2x2
  • Тождество поглощения
    • tП: x1x1 & x2 = x1
  • Тождество обобщённого склеивания
    • tОС: x1 & x2x1 & x3 = x1 & x2x1 & x3x2 & x3

[править] Для контактных схем

[править] Основные тождества
t1:

t2:

t3:

t4:

t5:

t6(m):
[править] Вспомогательные тождества
t7:

t8:

t9:

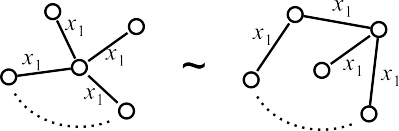

t10:

t11:

[править] По заданной формуле построить подобную ей формулу минимальной глубины.

Определим для ЭК следующие величины:

  • ni — число входящих в ЭК переменных
  • mi — число входящих в ЭК отрицаний

Тогда hi = ⌈log2(n + m)⌉ — минимальная возможная глубина реализации ЭК.

Раскроем у формулы все скобки и поднимем отрицания, после чего упорядочим в полученной ДНФ элементарные конъюнкции в порядке убывания их высоты. Далее построим каждую ЭК и начнём объединять их в дизъюнкции справа налево. В результате должна получиться СФЭ с минимальной глубиной. Этого делать нельзя, т.к. строится подобная формула.

Итоговая глубина — hfin = ⌈log2(2h1 + … + 2hk))⌉.

Итоговая СФЭ
Итоговая СФЭ

[править] Пример

f = x1x2x3x4x5.

  • n = 5, m = 2, h = ⌈log2(5 + 2)⌉ = 3

f = ((x1) & (x3)) & ((x2 & x4) & x5)

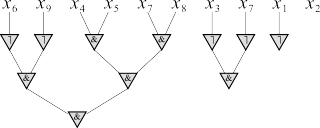

Упорядоченные ЭК итоговой СФЭ
Упорядоченные ЭК итоговой СФЭ

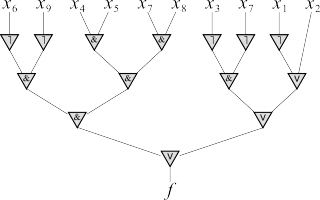

Итоговая СФЭ
Итоговая СФЭ

[править] Пример

f = x1 ∨ x2 ∨ x4x5x6x7x8x9x3x7

  • x1
    • n = 1, m = 1, h = ⌈log2(1 + 1)⌉ = 1
  • x2
    • n = 1, m = 0, h = ⌈log2(1 + 0)⌉ = 0
  • x4x5x6x7x8x9
    • n = 6, m = 2, h = ⌈log2(6 + 2)⌉ = 3
  • x3x7
    • n = 2, m = 2, h = ⌈log2(2 + 2)⌉ = 2

hfinal = ⌈log2(21 + 20 + 23 + 22))⌉ = ⌈log2(15)⌉ = 4

[править] По заданной формуле с поднятыми отрицаниями построить моделирующую ее π-схему и обратно.

Разбираем формулу или схему поэлементно

  • AB эквивалентно ветвлению, где один вариант реализует A, а другой — B
  • A & B эквивалентно последовательному соединению, где первая часть реализует A, другая — B.
  • xi эквивалентно контакту с меткой xi
  • xi эквивалентно контакту с меткой xi

[править] Пример

Исходная контактная схема

Решение:

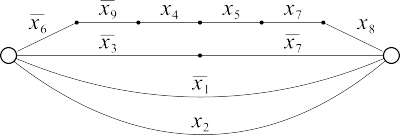

f = x6x9x4x5x7x8x3x7x1 ∨ x2
